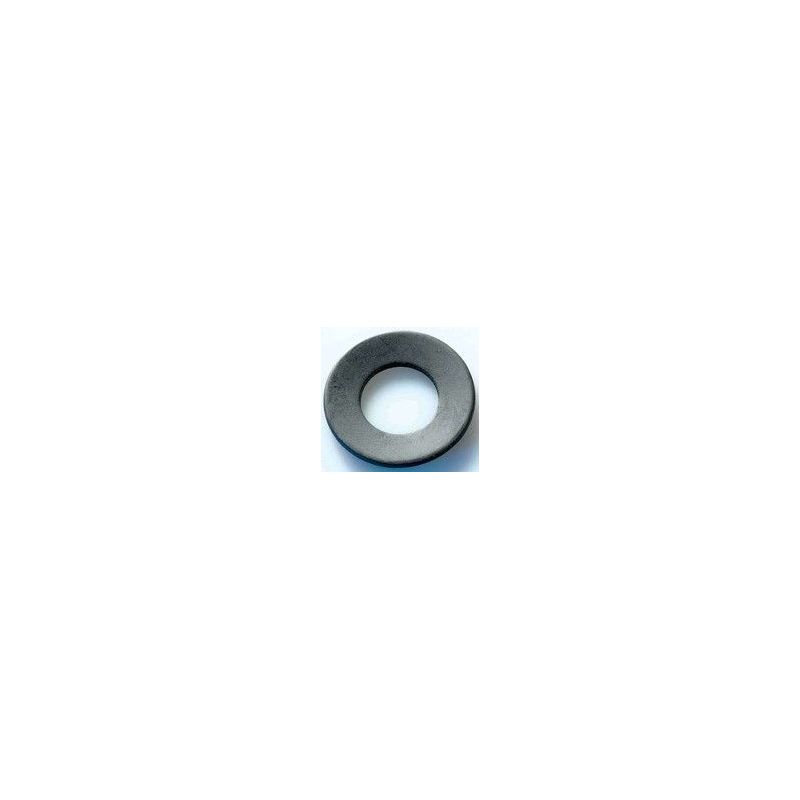

ARANDELA M.PLATILLO D-2093 A-63

Arandela elástica tipo platillo conforme a norma DIN 2093, diseñada para aplicaciones donde se requiere compensación de cargas, absorción de vibraciones y mantenimiento de la tensión en uniones atornilladas.

Este tipo de arandela trabaja mediante deformación elástica, permitiendo mantener una fuerza constante en la unión, incluso ante dilataciones térmicas o asentamientos. Está especialmente indicada para aplicaciones industriales exigentes.

La serie A se caracteriza por su configuración estándar para cargas medias-altas en sistemas de fijación.

Características principales

. Arandela elástica tipo platillo (Belleville)

. Conforme a norma DIN 2093

. Serie A (uso general industrial)

. Compensa dilataciones y asentamientos

. Absorbe vibraciones y mantiene la precarga

. Alta resistencia mecánica

. Uso profesional

Datos técnicos

. Tipo de producto: arandela elástica tipo platillo

. Norma: DIN 2093

. Serie: A

. Tamaño nominal (D): 63 mm

. Diámetro interior (d): 31 mm

. Espesor (s): 3,5 mm

. Altura (h): 1,4 mm

. Altura total (h+s): 4,9 mm

. Carga aproximada (según deformación):

– f = 0,25 h ◊ 555 kg

– f = 0,50 h ◊ 1067 kg

– f = 0,75 h ◊ 1550 kg

Aplicaciones y usos habituales

. Uniones atornilladas sometidas a vibración

. Maquinaria industrial

. Montaje estructural

. Sistemas con dilataciones térmicas

. Equipos mecánicos

. Mantenimiento industrial
